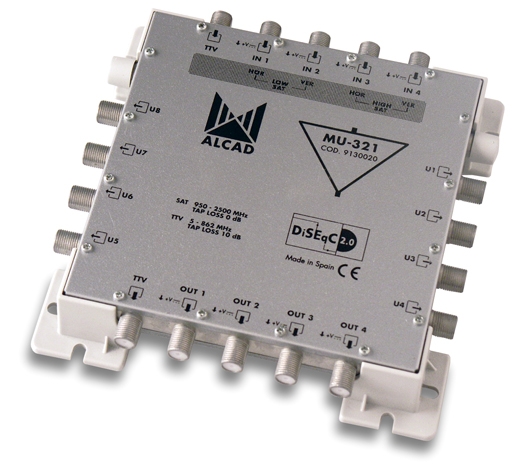

Мультисвитч каскадируемый, активный 5х8

артикул: MU-321

Рекомендуемая розничная цена:

32 500,00 Р.

Мультисвитч каскадируемый, активный на 4 поляризации + 1 эфир.

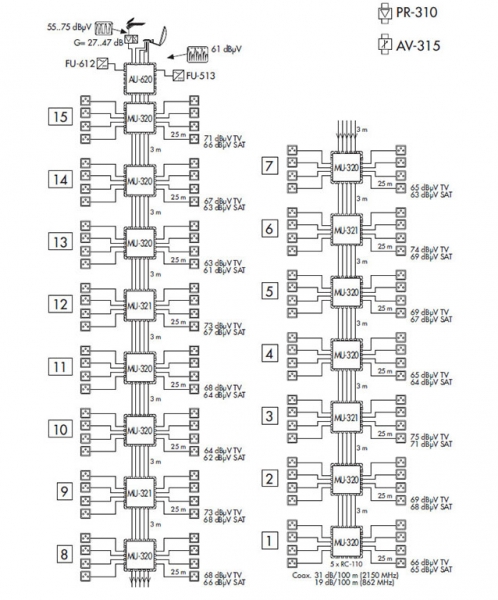

Для создания совместной эфир+спутник кабельной сети с произвольным доступом абонентов к SAT антенне.

Питание на мультисвитч падается с усилителя AU-620. Необходим блок питания 7,5 В. ( FU-513 ).

Количество входов: 4 SAT + 1 ТВ

Количество отводов: 8

Диапазоны частот ТВ / SAT: 5-862 мГц / 950-2500 мГц

Затухание на отводе ТВ / SAT: 11 дБ / +3 дБ

Затухание на проход ТВ / SAT: + 8,5 дБ / +7,5 дБ

Эквалайзер на отводе ТВ / SAT: 14 дБ / 11 дБ

Эквалайзер на проход ТВ / SAT: 3 дБ / 4,5 дБ

Выходной уровень SAT imd3 / imd2: 100 дБмкВ / 90 дБмкВ

Уровень на отводе SAT imd3 / imd2: 114 дБмкВ / 110 дБмкВ

Развязка по диапазонам ТВ-SAT / SAT-ТВ: >25 дБ / >65 дБ

Развязка между поляризациями SAT: >30 дБ

Развязка между отводами ТВ / SAT: >40 дБ / >30 дБ

Управление: DiSEqC 2.0 13/17 В. 0/22 кГц

Потребление по выходу (от рессивера): 12-20 В. / не более 50 мА

Напряжение питания: 6 В. / 590 мА

Инструкция

352 кБ
